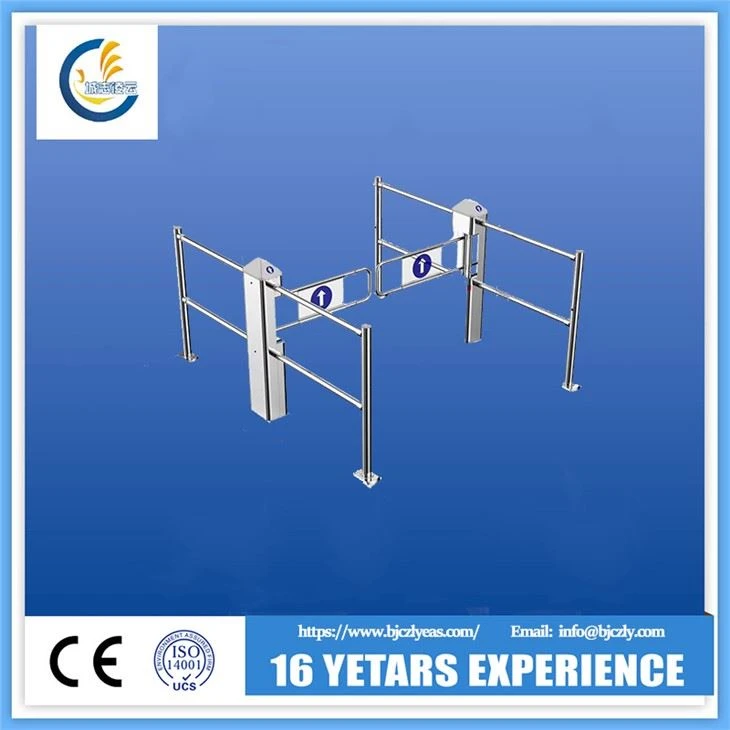

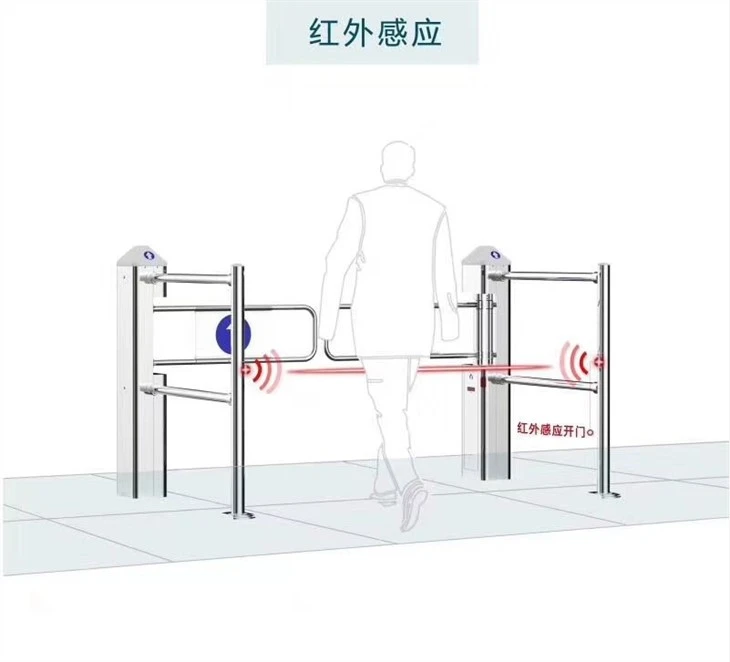

Supermarket infraroșu din oțel inoxidabil inducție Swing Gate
Caietul de sarcini pentru sistemul de control servo fără perii

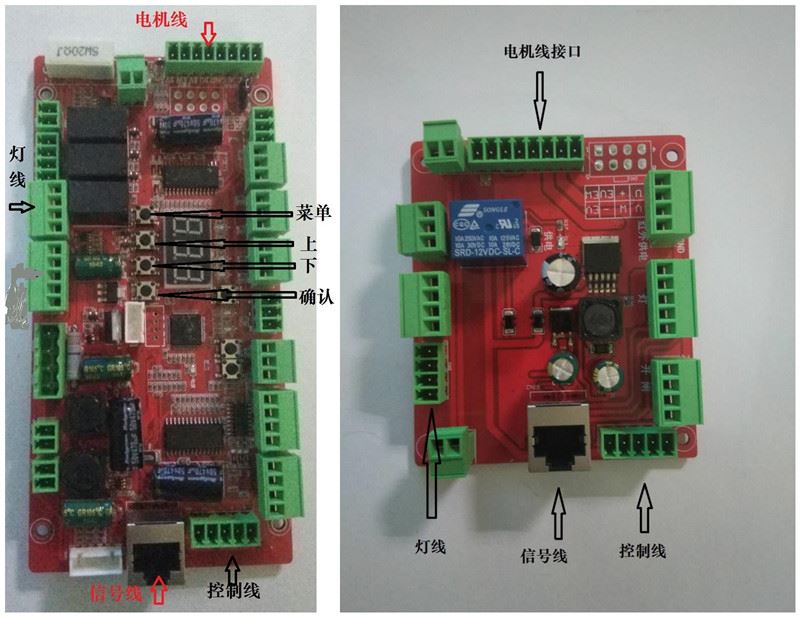

- Schema de cablare a plăcii de baza
- Schema de cablare a plăcii principale
Caracteristici funcționale
1. Are funcția de autoverificare a defecțiunilor și prompt de alarmă, ceea ce este convenabil pentru utilizatori să mențină și să utilizeze.
2. Poate fi conectat la orice dispozitiv de control semnal de control de ieșire sau buton sau telecomanda pentru a realiza un singur sens de control al traficului.
3. Funcția de resetare automată: după fiecare leagăn la 90 de grade și detectarea trecerii persoanelor și obiectelor, adică resetarea automată sau în timpul specificat (întârziere multi-fișier reglabil) nu trece, sistemul va anula automat dreptul de a trece și de a reveni la poziția inițială.
4. Indicație de iluminare: indicație de stare a semaforului cu luminozitate ridicată pentru a ghida traficul.
5. Intrare de control al incendiului: poate fi conectată cu semnal de alarmă de incendiu pentru a obține o deschidere constantă a porții.
6. Funcția de avertizare a alarmei: atunci când traficul ilegal sau poarta, avertizarea automată de alarmă.
7. Viteza reglabilă: brațul leagăn deschide și închide viteza de multi-nivel reglabil, utilizatorii pot fi setate în funcție de nevoile reale.
8. O nouă generație de sistem de control ARM de nivel industrial, adăugând setări digitale multifuncționale, funcții de criptare și resetare.
9. Funcția anti-reversie: în procesul de resetare a brațului basculant, dacă forța externă inversează brațul leagăn, brațul leagăn pornește automat forța de tracțiune inversă și trimite o alarmă, iar când forța externă dispare, revine automat la zero pentru a relua traficul.
10. Funcția de protecție automată: atunci când forța externă împiedică brațul basculant să se miște normal, iar forța externă este continuă, sistemul va detecta automat la 20 de secunde după protecția automată și va intra în starea latentă. Următoarea intrare de semnal legal, poarta va reveni automat la normal.
11. Funcția tampon anti-coliziune în mai multe etape: atunci când treceți sau loviți ilegal, tija de frână tamponează unghiul corespunzător și pornește împingerea imediată a marșarierului și pornește alarma în același timp, ceea ce reduce foarte mult daunele mecanice cauzate de coliziunea frecventă sau continuă, realizând în același timp anti-vătămare umanizată.
12. Serviciu fără pilot: brațul basculant power-off se deschide automat, resetarea automată power-on (blocarea traficului).
Parametrii tehnici
Șofer | M05 cu consum redus de energie |
Energie cinetică maximă | J<> |
Rezistență maximă | 67N (marginea exterioară a ventilatorului ușii) |
Cuplu de acționare | Aproximativ 5 Nm |
Lacăt | Frâna de viteză RA12 |
Cuplu de blocare | Minim 20 Nm |
Frecvența trecerii | 30 persoană/min |
Design de unitate | 100 00000 de cicluri de comutare |
Viața de conducere MCBF | 100 00000 de cicluri de comutare |
Unghi deschis | -90° - +90° |
Controla | ETS 21 |
Software | FCC |
Alimentare | V AC /50-60Hz 100-230 |
Sarcina de cuplare | 120VA |
Tensiunea unității de control | 24V DC |
Interfață | Interfață serială internă: Conexiune magistrală în interiorul panoului de control CAN Extern: poate conecta până la 8 echipamente; Fără feedback de presiune pentru 5 plăci ETS 21 pe bloc; alte feedback-uri sunt disponibile prin intermediul altor ETS 21io |
Descrierea intrării în modul de depanare
1. Apăsați tasta de meniu 3 secunde, apar L-1, apăsați tasta confirm, introduceți modul de depanare a timpului de închidere a porții
2. Apăsați tasta de meniu 3 secunde, apar L-1, apăsați tasta până când apare L-7, apăsați tasta confirm, intrați în modul de depanare a ușii de oprire a porții (consultați tabelul de mai jos pentru detalii)
3. Apăsați tasta de meniu 3 secunde, apar L-1, apăsați tasta până când apare L-12, apăsați tasta confirm, intrați în modul de depanare a sunetului porții (consultați tabelul de mai jos pentru detalii)
4. Apăsați tasta de meniu timp de 3 secunde, apar L-1, apăsați tasta, apar D-1, apăsați confirmarea, prompt vocal pentru a împinge brațul leagăn în poziția dorită, de data aceasta puteți ajusta brațul leagăn, ajusta, apăsați meniul pentru a confirma, Apăsați meniul pentru a ieși (a se vedea tabelul de mai jos)
Utilizatorii pot configura tabele de cod de depanare
Numărul meniului | Rost | Implicit | Aplicare |
L-1 | Program | 4 secunde | 0-30 secunde (număr mai mare, timp de închidere mai lung) |
L-7 | Direcția de comutare | 0 | 0 pentru: stânga deschis 1 pentru: Dreapta deschis |
L-13 | Voce de alarmă | - | Faceți clic pe Adăugare și scădere Selectați salvarea categoriei vocale prin confirmare |
L-12 | Volumul vocii | 15 | 0 Minim 15 Max |
L-14 | Test de poarta imbatranire | Apăsați confirmați pentru a intra, tasta de meniu pentru a ieși | |
D-1 | Setări de biți zero | În cazul în care brațele basculante cu două uși nu sunt aliniate, după intrarea în arborele liber al motorului în poziția de închidere dorită, în conformitate cu confirmarea plăcii principale poate fi | |
D-4 | Viteza de deschidere și închidere | 1, cel mai rapid 10, cel mai lent (implicit din fabrică 10) | |
