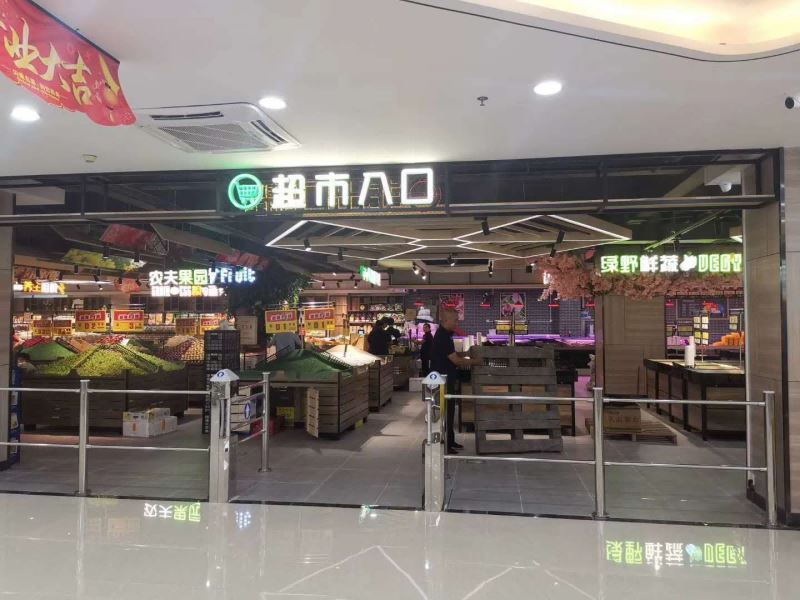

Toți cei care au vizitat supermarketul știu că există întotdeauna uși verticale în afara intrării în supermarket. Aceasta este ușa antifurt folosită de supermarket pentru a preveni furtul bunurilor din supermarket. Dacă un hoț fură ceva în supermarket, nu trebuie să plece. Daca iesi din supermarket, eticheta antifurt de pe produsul supermarket va fi detectata de usa antifurt si va suna o alarma pentru ca securitatea supermarketului sa verifice hotul. Ce zici de această invenție?
Pe piață există două tipuri de uși antifurt utilizate în mod obișnuit în supermarketuri: una este ușile antifurt cu frecvență radio, iar cealaltă este ușile antifurt acusto-magnetice. Sistemul antifurt magnetic poate obține aproape zero alarme false, așa că de ce poate sistemul antifurt acusto-magnetic să rezolve problema pe care sistemul antifurt cu frecvență radio nu o poate rezolva și obține aproape zero alarme false? Următorul Baige decriptează sistemul antifurt acusto-magnetic pentru a obține aproape zero alarme false. motiv.
1. Procesul de lucru al sistemului antifurt acusto-magnetic este pur și simplu de a utiliza fenomenul de rezonanță generat de principiul diapazonului pentru a obține aproape zero funcționarea alarmei false. Atunci când frecvența semnalului transmis (câmp magnetic alternativ) este în concordanță cu frecvența de oscilație a etichetei acusto-magnetice, eticheta acusto-magnetică va provoca rezonanță similară cu un diapazon și va genera un semnal de rezonanță (câmp magnetic alternativ); când receptorul îl detectează continuu de 4-8 ori (reglabil) ) După semnalul de rezonanță (o dată la 1/50 de secundă), sistemul de recepție va emite o alarmă. Caracteristicile sistemului acusto-magnetic sunt rata mare de detecție antifurt, alarme false aproape zero, neprotejate cu folie metalică de tablă, imunitate bună și protecție largă (lățimea maximă a unui singur sistem poate proteja 4 metri).
În al doilea rând, este principiul folosit de sistemul antifurt acusto-magnetic. Acest principiu implică efectul magnetic al fizicii. Procesul poate fi puțin ezoteric, dar sper că toată lumea îl poate înțelege.
1. Efect magnetostrictiv: sub acțiunea unui câmp magnetic extern, dimensiunea unei substanțe feromagnetice se modifică; după ce câmpul magnetic extern este îndepărtat, acesta revine la lungimea inițială. Sub acțiunea unui câmp magnetic, lungimea materialului magnetostrictiv se modifică liniar și se deplasează; sau se modifică în mod repetat sub acțiunea unui câmp magnetic alternativ, rezultând vibrații sau unde sonore; acest material poate converti energia electromagnetică în energie mecanică sau energie sonoră și invers. Transformă energia mecanică în energie electromagnetică; primul se numește efect magnetostrictiv, iar cel de-al doilea se numește efect piezomagnetic.
Sub acțiunea unei anumite intensități a câmpului magnetic, metalul magnetic de ferită produce o modificare a lungimii, care poate fi înțeleasă ca fiind o modificare ușoară a distanței dintre atomi datorită magnetizării. Într-un câmp magnetic alternativ, puteți vedea banda metalică magnetostrictivă vibrând în funcție de frecvența câmpului magnetic alternativ. Dacă frecvența câmpului magnetic alternativ este în concordanță cu frecvența de rezonanță a barei metalice, amplitudinea acesteia este cea mai mare, adică are loc rezonanța. Acest efect este evident mai ales pentru permalloy (sau aliaj fier-nichel).
Pe de altă parte, acest efect magnetostrictiv este reversibil, adică efect piezomagnetic. Prin urmare, atunci când frecvența câmpului magnetic alternativ este în concordanță cu frecvența de rezonanță a benzii metalice din eticheta acusto-magnetică, banda de permalloy începe să vibreze. Când câmpul magnetic alternativ este dezactivat, eticheta acusto-magnetică va menține o vibrație amortizată pentru o anumită perioadă de timp ca un diapazon și va genera un semnal de rezonanță ca o extensie spațială a câmpului magnetic alternativ, care poate fi detectat de destinatarul.
Coeficientul de magnetostricție λ este utilizat pentru a descrie efectul de magnetostricție, λ=(LH-L0)/L0, L0 este lungimea inițială a materialului și LH este lungimea materialului după modificarea sub acțiunea unui câmp magnetic extern. . Deoarece permalloy are un coeficient de magnetostricție ridicat, cum ar fi: Ni50 permalloy λ=25×10-6, Ni80 permalloy λ=(0,1"0,5)×10-6, astfel încât magnetostricția permalloy Coeficienții sunt toți mai mari și semnalul de rezonanță generat de etichetă este de asemenea mai mare.
2. Coeficientul de cuplare magneto-mecanic k. Când banda subțire din permalloy este excitată de un câmp magnetic alternant sub un câmp magnetic de polarizare, din cauza efectului magnetostrictiv și a efectului piezomagnetic, în banda subțire are loc o conversie alternativă între energia magnetică și energia mecanică. Conversia energiei se numește cuplare magneto-mecanică. Coeficientul de cuplare magneto-mecanic k este utilizat pentru a măsura mărimea acestuia, iar valoarea k este determinată prin următoarea metodă. Elementul central din eticheta acusto-magnetică este o bandă subțire de permalloy.
Conform teoriei fenomenologice, coeficientul de cuplare magneto-mecanic k se exprimă astfel: În formula de mai sus, fr este frecvența de rezonanță și fa este frecvența anti-vibrație. Conform curbei de rezonanță a testului de etichetă acusto-magnetică. Când frecvența semnalului de excitație este de 57,9kHz, curba de rezonanță atinge valoarea maximă și anume fr=57,9kHz; cand frecventa semnalului de excitatie este de 59,7kHz, curba de rezonanta atinge valoarea minima si anume fa=59,7kHz. Prin urmare, se calculează coeficientul de cuplare magneto-mecanic k=0,251. Evident, eticheta acusto-magnetică are puncte de rezonanță și puncte anti-vibrații. Sub acțiunea unui câmp magnetic de excitație mic, poate genera un semnal de rezonanță mai mare, iar diferența de tensiune dintre cele două puncte este mare, ceea ce indică faptul că eticheta are un coeficient de cuplare magneto-mecanic mare. Curba de rezonanță ascuțită indică faptul că eticheta are o valoare Q mai mare, o lățime de bandă mai îngustă și o selectivitate mai puternică. Prin urmare, dacă este setat un câmp magnetic de polarizare adecvat pentru a-l face să funcționeze într-o zonă cu caracteristici mai bune, se poate obține un semnal de rezonanță mai mare și o stabilitate mai puternică a frecvenței.
3. Eticheta acusto-magnetică cu efect de diapază este compusă dintr-o cutie mică de plastic cu o lungime de aproximativ 40 mm, o lățime de 8"14 mm și o grosime de 1 mm (diluantul existent). În cutia mică, este compusă din două benzi metalice asemănătoare cu un diapazon. Structura etichetei este o bandă metalică magnetică dură fixată pe cutia de plastic, iar cealaltă este o bandă magnetică moale din permalloy care poate vibra liber. Conform materialului și structurii speciale a etichetei, are o anumită frecvență de rezonanță; când se adaugă Când frecvența câmpului magnetic alternativ este în concordanță cu frecvența de rezonanță a etichetei, va apărea rezonanță. Datorită efectului magnetostrictiv și piezomagnetic, atunci când câmpul magnetic alternativ extern dispare, eticheta va produce în continuare oscilații amortizate, formând un mod de energie al câmpului magnetic alternativ și conversie a energiei mecanice. , Produce un semnal de rezonanță atenuat, care este un semnal compozit acusto-magnetic. Frecvența de lucru a unei etichete acusto-magnetice tipice este de 58 kHz, iar semnalul de rezonanță al diapazonului este similar cu ultrasunetele. Prin urmare, capacitatea anti-interferență și puterea de penetrare sunt extrem de puternice, ceea ce este diferit de alte Cel mai mare avantaj al etichetelor.
În procesul de utilizare a efectului diapazon pentru a identifica, este de fapt un proces de conversie reciprocă între energia electromagnetică și energia mecanică. Cu toate acestea, datorită eficienței scăzute de conversie a energiei a dispozitivelor magneto-sensibile, este necesară o putere de transmisie puternică. De exemplu, valoarea tipică a intensității minime a câmpului magnetic activ este mai mare de 16 A/m. Prin urmare, detectorul de antenă al sistemului acusto-magnetic este relativ mare.
3. Alarma falsă a sistemului antifurt acusto-magnetic actual nu este altceva decât depanarea mașinii (cum ar fi sensibilitatea este prea scăzută, crește doar sensibilitatea mașinii) și probleme de calitate (cum ar fi calitatea mașina nu este la standard sau părțile interne ale mașinii sunt defecte etc. Probleme de calitate) și probleme de instalare (cum ar fi instalarea slabă), aproape că nu vor exista alarme false la întâlnirea cu obiecte metalice.
